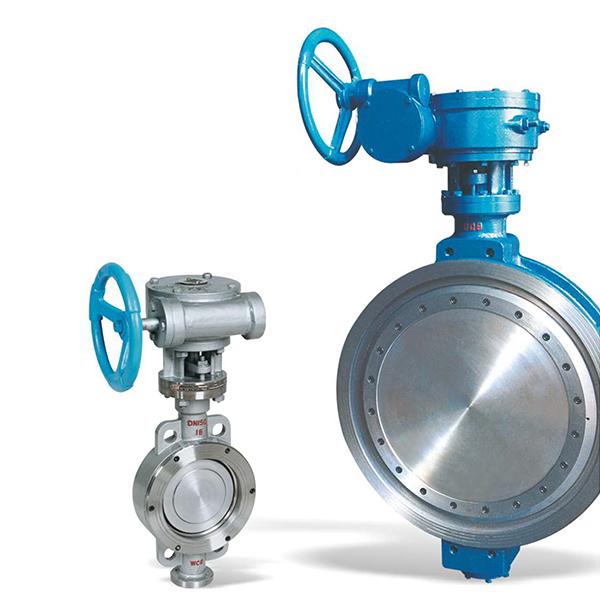

對夾式金屬硬密封蝶閥
對夾式金屬硬密封蝶閥
產品庫存:50
發布日期:2021-12-31
瀏覽次數:1264次
咨詢電話:021-31007588 13788996552
關 鍵 詞: 對夾式金屬硬密封蝶閥
產品介紹: +基本信息欄 品名 規格 壓力 材質 對夾式金屬硬密封蝶閥 DN50-2000mm PN1.0-4.0mpa 碳鋼;不銹鋼 一、簡介 ...
沒有了 下一個產品

+基本信息欄

品名   規格 壓力 材質
對夾式金屬硬密封蝶閥   DN50-2000mm PN1.0-4.0mpa 碳鋼;不銹鋼



一、簡介

    工業技術的飛躍發展對蝶閥提出了更苛刻的要求,普通軟密封蝶閥已經不能適應一些特殊的工況,金屬硬密封蝶閥在高溫、高壓、磨損及腐蝕等工況下已得到了廣泛的應用。目前,金屬硬密封蝶閥的最高使用溫度達到600℃,最高使用壓力達4.OMPa,并廣泛適用于控制蒸汽、燃?xì)?、熱空氣及腐蝕性介質等,其市場需求量逐年增大,設計和開發新型的金屬硬密封蝶閥很有必。??



 二、結構特點

    1、硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
    2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
    3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
    4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
    5、硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
    6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。



 三、連接尺寸

DN 短L 長L H H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
50 108 150 112 350 180 200 625 245 72 530 250 255 165 125 4-18 165 125 4-18
65 112 170 115 370 180 200 625 245 72 530 250 255 185 145 4-18 185 145 8-18
80 114 180 120 380 180 200 645 245 72 565 250 255 200 160 8-18 200 160 8-18
100 127 190 138 420 180 200 675 355 92 600 250 255 220 180 8-18 235 190 8-22
125 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-18 270 220 8-26
150 140 210 175 555 270 280 800 355 92 705 300 315 285 240 8-22 300 250 8-26
200 152 230 208 760 400 425 850 250 170 775 300 315 340 295 12-22 360 310 12-26
250 165 250 243 830 400 425 925 250 170 945 300 315 405 355 12-26 425 370 12-30
300 178 270 250 895 450 560 1035 450 220 1070 300 315 460 410 12-26 485 430 16-30
350 190 290 280 950 450 560 1070 450 220 1140 300 315 520 470 16-26 555 490 16-33
400 216 310 305 1190 535 580 1190 450 220 1210 300 315 580 525 16-30 620 550 16-36
450 222 330 350 1255 535 580 1250 650 280 1335 575 714 640 585 20-30 670 600 20-36
500 229 350 380 1305 535 580 1290 650 280 1415 575 714 715 650 20-33 730 660 20-36
600 267 390 445 1340 570 660 1455 850 380 1605 656 810 840 770 20-36 845 770 20-39
700 292 430 480 1520 750 550 1585 850 380 1844 656 810 910 840 24-36 960 875 24-42
800 318 470 530 1710 750 550 1700 1250 380 2040 656 810 1025 950 24-39 1085 990 24-48
900 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1125 1050 28-39 1185 1090 28-48
1000 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1255 1170 28-42 1320 1210 28-56
1200 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1485 1390 32-48 1530 1420 32-56
1400 530 710 850 2345 1000 925       2886     1685 1590 36-48 1755 1640 36-52
1600 600 790 1030 2780 1000 925       3156     1930 1820 40-56 1975 1860 40-62
1800 670 870 1230 3020 1100 980       3421     2130 2020 44-56 2195 2070 44-70
2000 760 950 1350 3270 1100 980       3685     2345 2230 48-62 2425 2300 48-70
