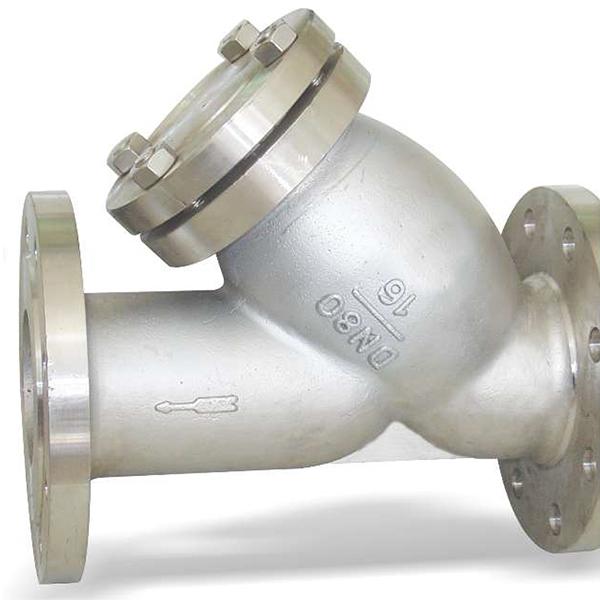

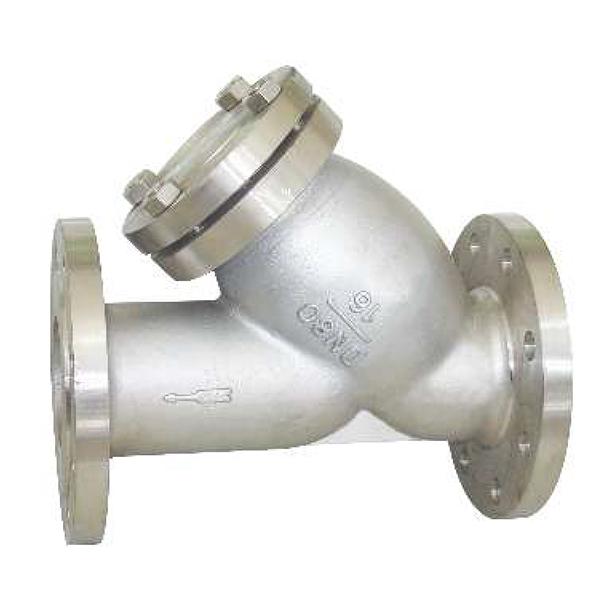

Y型過濾器
Y型過濾器
產品庫存:50
發布日期:2021-12-31
瀏覽次數:951次
咨詢電話:021-31007588 13788996552
關 鍵 詞: Y型過濾器
產品介紹: +基本信息欄 品名 規格 壓力 材質 Y型過濾器 DN15-500mm PN1.6-4.0mpa 鑄鋼;不銹鋼 一、簡介 Y型過濾器主...
沒有了 沒有了

+基本信息欄


品名   規格 壓力 材質
Y型過濾器   DN15-500mm PN1.6-4.0mpa 鑄鋼;不銹鋼


一、簡介

    Y型過濾器主要安裝在管道上能除去流體中的較大固體雜質,使機器設備,包括壓縮機、泵等、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。我公司所生產的Y型過濾器,水過濾器,能根據客戶具體要求,特殊壓力、特殊口徑定制。Y型過濾器具有制作簡單、安裝清洗方便、納污量大等優點。??

上海有森Arimori法蘭Y型過濾器結構圖
法蘭Y型過濾器
上海有森Arimori內螺紋(絲口)Y型過濾器結構圖
內螺紋(絲口)Y型過濾器


二、性能參數


殼體材質 黃銅 碳鋼 不銹鋼
公稱通徑 15~500mm
濾框?yàn)V網材質 不銹鋼
密封件材質 耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度(℃) -30~380 -80~425 -80~450
公稱壓力(MPa) 1.6~10(150Lb~600Lb)
過濾精度(目/in) 10~300


三、安裝方向

上海Arimori有森Y型過濾器安裝方向圖
(a)蒸汽或氣體管道水平安裝,濾網朝水平方向;
(b)垂直管道請按Y型過濾器安裝方向標;
(c)液體管道濾網朝下,指示箭頭同流體方向。

四、濾網目數


目數 孔徑mm 粒度μm 目數 孔徑mm 粒度μm 目數 孔徑mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212   1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500   5.5
18 1 880 230 0.063 61 3000   5
20 0.85 840 270 0.053 53 3500   4.5
25 0.71 710 300 0.04 48 4000   3.4
30 0.6 590 325 0.045 44 5000   2.7
35 0.5 500 400 0.038 38 6000   2.5
40 0.425 420 460 0.03 30 7000   1.25
45 0.355 350 540 0.026 26


五、連接尺寸


DN "英寸 L H H1 拉桿伸縮管道過濾器 參考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150     3
25 1 160 80 160     3.8
32 1 1/4 180 90 180     6
40 1 1/2 200 100 240     7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150     312
400 16 800 700 1360     500
450 18 850 790 1480     700
500 20 900 875 1650     900


質量第1-顧客滿意


Y型過濾器質量保證
Y型過濾器服務承諾

我們保證提供符合質量要求、相關標準的全新的無缺陷的產品。

向用戶介紹產品的性能和使用要求并提供有關的技術資料,免費對現場人員技術培訓,協助指導有關人員調試。

重大技術裝備項目和重點工程式項目配套的產品,歡迎用戶來訪監制。

產品在使用中我廠定期組織技術質檢部人員進行訪問,讓產品更好的投入使用。

實行“三包”服務(包退、包換、包修),易損件終身維修,非認為因素或操作不當?shù)膿p壞,1年內可免費更換。

發現質量問題,在接到用戶通知后,24小時內作出答復或派人員前往處理,做到問題不解決,服務不停止。
